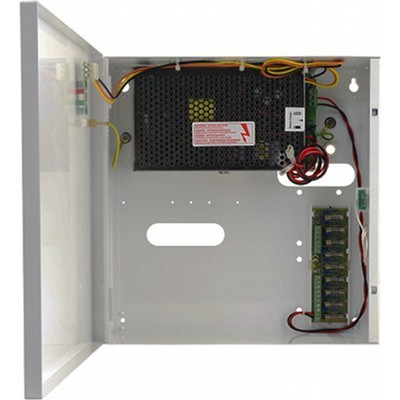

Sursa stabilizata in comutatie Pulsar 13,8V/9A PSDCB09129C
Descriere
Caracteristicile sursei de alimentare:
• sursă de alimentare neîntreruptibilă 13,8Vcc/9A
• spațiu pentru acumulator 17Ah/12Vcc
• regulator liniar de tensiune
• controlul încărcării şi conservării acumulatorului
• protecţia ieşirii pentru acumulator împotriva scurtcircuitului şi a conexiunii inverse
• curent de încărcare 0,7A
• semnalizare optică prin LED-uri:
• DIODA ROŞIE:
• luminează - prezență tensiune 230 Vca
• nu luminează - lipsa alimentării de 230 Vca
• DIODA VERDE:
• luminează - prezență tensiune pe ieşirea sursei OUT
• nu luminează - lipsa tensiunii pe ieşirea sursei OUT
• protecţii:
• împotriva scurtcircuitului SCP
• împotriva supraîncărcării OLP
• termică OHP
• împotriva suprasarcinii
• împotriva sabotajului
| Caracteristici: Tensiune de alimentare: 230Vca (-10%/+10%) Consum curent: 1,4A@230VAC Frecventa tensiunii de alimentare: 50Hz Puterea sursei de alimentare: 155W max. Eficienta: 83% Tensiune de ieșire neîntreruptibilă: 9,5V÷13,8V DC – operare pe acumulator Tensiunea de pulsaţie: 120mV p-p max. Consum intern de curent 16 mA – la operare pe acumulator Curent de încărcare acumulator: 1A/4A max. @ 17Ah (± 5%) Protecție la scurtcircuit SCP: LB9 STRIP 9x F 1A glass fuse Protecţie la supraîncărcare OLP: 105-150% din alimentare, automatic recovery Protecţie în circuitul acumulatorului şi la conectarea inversă a acumulatorului SCP:siguranta polimerica Ieşire tehnică: - TAMPER - indică deschiderea capacului sursei: - microîntrerupător contacte NC (normal închis) (carcasă închisă şi montată pe perete), 0,5A@50Vcc (max.) Siguranță fuzibilă FBAT Siguranță fuzibilă FMAIN: F5A / 250V T630mA / 250V
Parametri mecanici Dimensiuni carcasă: 280 x 292 x 80+8 (WxHxD) [mm] Spațiu pentru acumulator: 17Ah/12V (SLA) max. Greutate net/gross: 2,44kg / 2,64kg Caracteristici carcasă: Tablă oțel DC01, grosime 0,7mm, culoare: RAL 9003 Sistem de închidere capac: Cu șuruburi (pe partea frontală) Tip conectori Ieșiri: Ф0,41÷1,63 (AWG 26-14) Ieșire acumulator: BAT: 6,3F-2,5
Parametri de utilizare Temperatura de funcţionare: -10ºC...+40ºC Umiditatea relativă: 20%...90%, fără condens |
