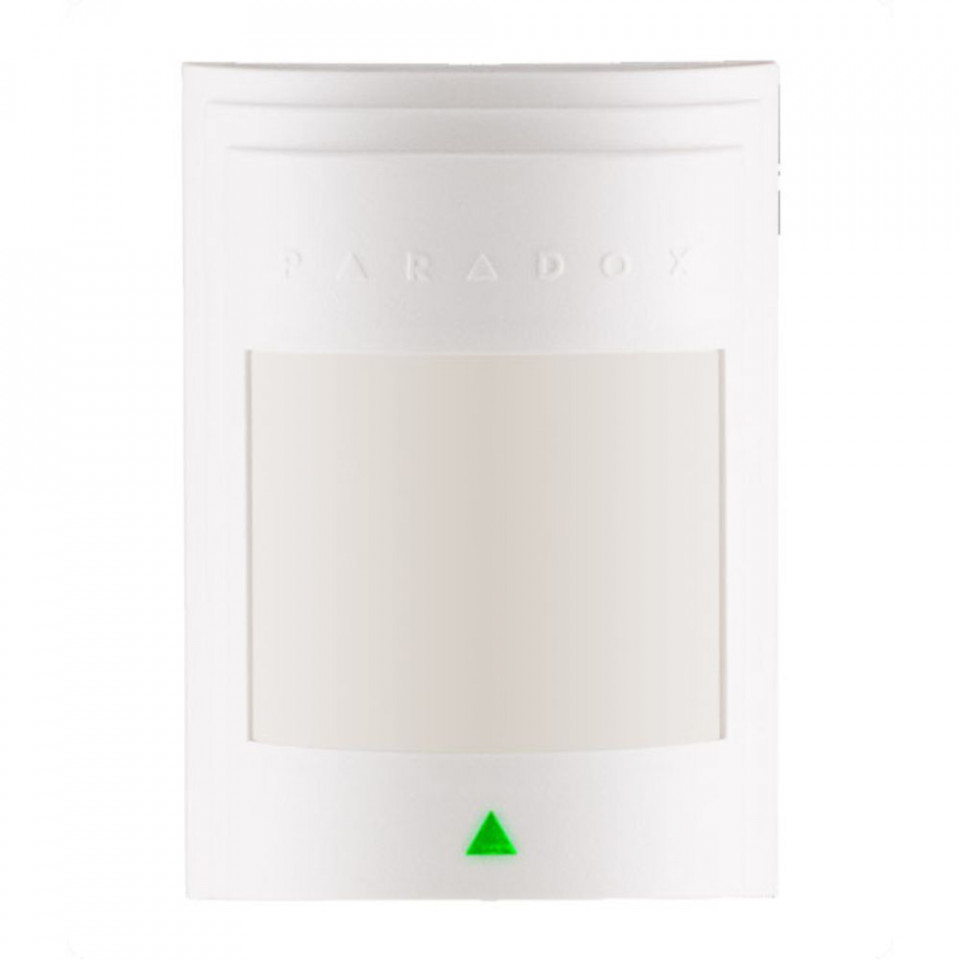

Detector de miscare Paradox analogic PIR cu rejectie inalta 476+
Descriere
Senzorul infrarosu pasiv (PIR senzor) este un dispozitiv electronic care masoara radiatia infrarosie emisa de obiectele aflate in campul sau visual.Aparent miscarea este detectata atunci cand un corp cu o anumita temperature (cum ar fi om sau animal) trece prin fata sursei infrarosu (adica un alt corp, obiect) cu o alta temperature, cum ar fi un perete.
Acest lucru inseamna ca senzorul detecteaza caldura de la trecerea unui obiect prin campul de actiune al senzorului si acel obiect rupe campul pe care senzorul l-a determinat anterior ca fiind “normal”.Orice obiect , chiar unul de aceiasi temperature ca si obiectele din jur va activa senzorul PIR daca corpul se deplaseaza in campul visual al senzorului.
Toate corpurile emit energie sub forma de radiatie.Radiatiile infrarosii sunt invizibile pentru ochiul uman, dar pot fi detectate de dispositive electronice concepute in acest sens.
| SENZOR | |
| Tehnologie | PIR - Passive InfraRed (Pyroelectric sensor) |
| Analiza semnal | analogica |
| Optica | 1 modul (Single-Optic) |
| Constructie | element dual, rectangular, zgomot redus, inalta sensibilitate |
| LENTILA | |
| Diagrama acoperire | volumetrica: in plan orizontal sector de cerc cu unghi de deschidere 110grd si raza 10m (maxim) |
| Tip | Paradox WA-1 (Wide Angle), tip Fresnel de generatia doua |
| SETARI, REGLAJE, INDICATOARE | |
| Setari prin jumperi | LED stare activat/dezactivat, sensibilitate normala/mica (sensibilitate mica - pentru medii ostile, posibile generatoare de alarme false) |
| LED indicator de stare | verde, situat la baza detectorului |
| Iesire de alarma | releu electronic (solid-state) N.C., 28Vcc, 0,15A |
| Iesire de sabotaj | N.C., 28Vcc, 0,15A |
| FUNCTII AVANSATE | |
| Protectie la semnale perturbatoare | caracteristici ce reduc posibilitatea aparitiei alarmelor false: compensare automata cu temperatura, procesare semnal auto puls (APSP - Auto-Pulse Signal Processing), scut metalic, rejectie EMI si RFI |
| Viteza detectie miscare | 0,2-3m/s |
| INSTALARE | |
| Inaltime de instalare | 2,1-2,7m (recomandat 2,1m) |
| Instalare in incinte | numai in spatii inchise, cu sau fara suport orientabil |
| Suport orientabil | in functie de cerinte detectorul se poate monta cu/fara suport (optional) |
| Cablare | cablu de alarma cu 6 fire (cablare standard) sau cablu de alarma cu 4 fire (cablare cu dublare de zone ATZ - Advanced Technology Zone) |
| ACCESORII COMPATIBILE | |
| Paradox SB469 | suport orientabil compatibil - Paradox SB469 (montaj pe tavan sau perete/colt) - se achizitioneaza separat |
| Suporti orientabili universali | da, SP01, SP02, SP03 (vezi accesorii efractie) |
| RECOMANDARI UTILIZARE, APLICATII | |
| Utilizare | aplicatii comune: detectia la miscare in interiorul spatiilor care fac parte din obiective civile (locuinte, sedii de firme, magazine, institutii de invatamant etc) |
| Restrictii de instalare | este nerecomandata instalarea: in zone cu animale de companie (detectorul nu este anti-pet/imun la animale de companie), in zone cu umezeala persistenta (bai, bucatarii), zone in care se pot forma curenti de aer (de ex. langa un aparat de aer conditionat, guri de aerisire/ventilatie, balcoane deschise), zone cu variatii rapide de temperatura (sobe, calorifere), instalarea pe suporti/pereti care pot intra in vibratie, zone cu activitate electromagnetica intensa (zone industriale) |
| CENTRALE DE ALARMA COMPATIBILE | |
| Conectare detector la centrala de alarma | detectorul este de tip conventional (iesire pe releu NC) si este compatibil cu centrale de alarma cablate/hibride produse de PARADOX, DSC etc |
| ELECTRIC, MECANIC, MEDIU | |
| Alimentare electrica (din centrala de alarma) | 12Vcc (practic 9-16Vcc), consum 15mA (stand-by) si 31mA maxim (LED indicator detectie aprins) |
| Dimensiuni | 6.5x9.3x5.2cm |
| Temperatura de functionare | -20+50grdC (instalare numai la interior) |
