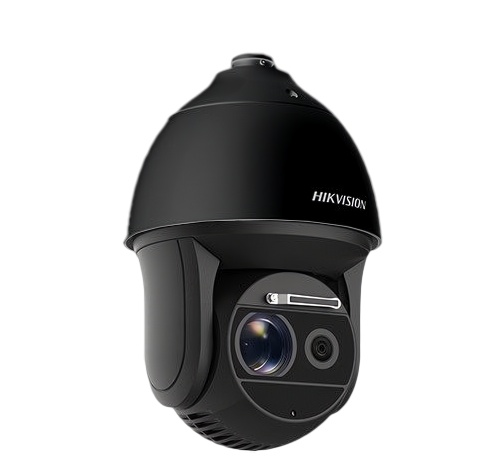

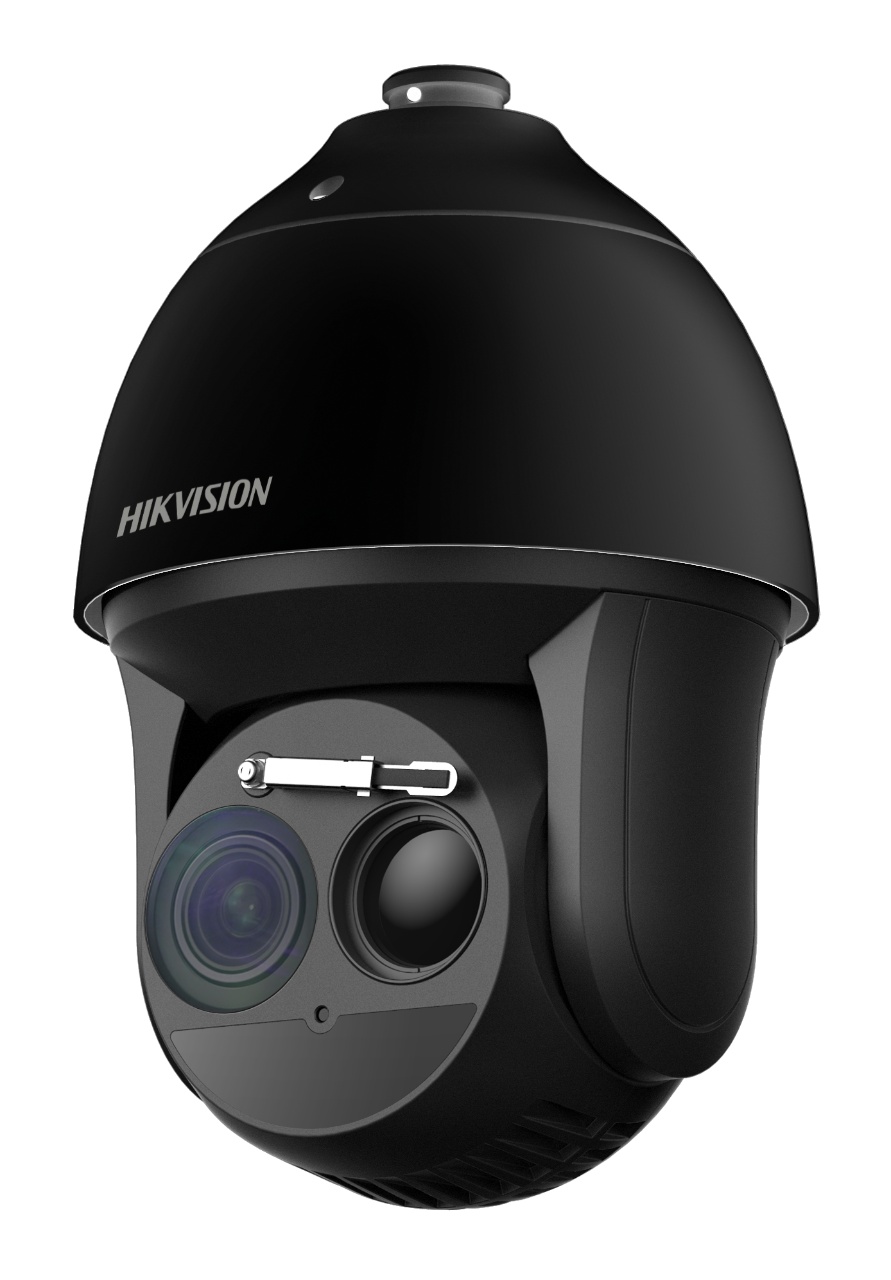

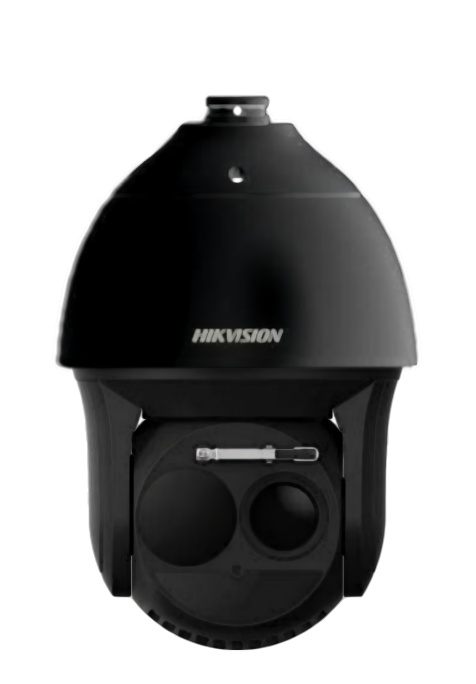

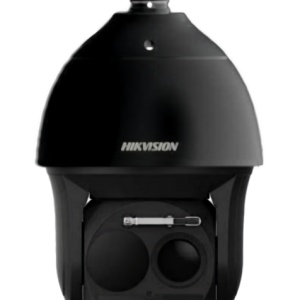

Camera de supraveghere Hikvision Thermal, Optical Bi-Spectrum Speed Dome, DS-2TD4167-50/W(B)

Descriere

Utilizata si in senzorii de imagine al camerelor Hikvision, tehnologia CMOS ajuta la captarea imaginilor la o calitate superioara. Printre caracteristicile importante ale dispozitivelor CMOS sunt imunitatea ridicata la zgomot si consum de energie redus.

Cu funtia ColorVu, mediile cu lumina zero nu mai prezinta o problema de securitate. Functia ColorVu permite captarea imaginilor color chiar si pe timp de noapte si nu necesita infrarosu pentru a monitoriza zona in conditii de lumina redusa.

Scanare progresiva

Scanarea progresiva este o tehnologie asociata camerelor cu senzor IP si este utilizata la transmiterea, afisarea sau stocarea imaginilor in miscare.

In mod traditional , metoda de scanare utilizata in majoritatea  formatelor de semnal video a fost intreteserea, utilizata la dispositive cum ar fi , camerele CCTV analogice.

Mod de functionare!

Toate liniile vertical ale imaginii sunt afisate in totalitate pe fiecare cadru in loc sa fie impartite in campuri separate.

Principalul avantaj al acestuia consta in claritatea imaginii, in special atunci cand un subiect este in miscare.Cu ajutorul unui senzor progresiv imagistica de scanare reduce efectul de rupere si miscare estompata.

Un nou standard este necesar pentru a micsora dimensiunile fisierelor pe masura ce tehnologia avanseaza. Aici intra in actiune standardul H.265+. Acest standard este conceput sa utilizeze o latime de banda mult mai mica multumita tehnicilor de encoding avansate dar si un model de encoding/decoding mai sofisticat.

Modalitatea foarte usoara de configurare a echipamentului permite vizualizarea chiar si de la distanta a camerelor. Aplicatia Hik-Connect va pune la dispozitie, printr-o simpla scanare a codului QR posibilitatea de a monitoriza zona dorita, oricand si oriunde

Monitorizarea de la distanta

Ofera posibilitatea de a urmari locuita personala sau spatiul comercial de la distanta, prin intermediul unui smartphone, tableta sau laptop.   Aceasta este o solutie optima, pentru a vedea transmisia sistemului video de supraveghere detinut intr-o anumita locatie cu ajutorul unei conexiuni la internet, 3G sau 4G.

3D DNR

DNR este o functie care reduce zgomotul de imagine , in scopul de a imbunatati calitatea imaginii aparatului.In special , se reduce zgomotul care este generat in conditii de luminozitate slaba.

3D se refera la trei dimensiuni si incorporate in 3D DNR este un circuit de reducere a zgomotului digital, capabil de a reducezgomotul de imagine si de a imbunatati esecul amestecat de culori si contactul de culori.

Wide Dynamic Range – WDR

Este o tehnologie utilizata de camerele de supraveghere video CCTV, cu scopul de a echilibra imaginile video care au o gama dinamica mare. Aceasta este o caracteristica care confera camerei, posibilitatea, de a aplica intensitati separate ale luminii pentru aceeasi imagine. Aceasta functie este ideala pentru imagini care cuprind atat zone luminate cat si zone intunecate.

Back Light Compensation - BLC

Functia BLC (Compensarea luminii din spate) este folosita adesea la imagini in care o sursa de lumina puternica se afla in spatele subiectului de interes. In acest caz, subiectul ar aparea doar ca un contur negru. BLC permite camerei sa regleze expunerea intregii imagini, pentru a evidentia corect subiectul in prim-plan.

HLC

HLC (Highlight Compensation) reduce intensitatea luminii orbitoare. Foarte efienta in recunoasterea numerelor de inmatriculare a masinilor pe timp de noapte. HCL-ul poate recunoaste orice spot de lumina si poate compensa acesta pentru a obtine o imagine clara.

Motion detection

Detectia de miscare presupune analizarea diferentelor dintre doua imagini. Daca diferenta dintre cele doua imagini comparate trece de o anumita valoare data, este detectata miscarea si se declanseaza alarma setata. Elementul cheie in detectia de miscare este Region of Interest (ROI). ROI denota o zona video sensibila la miscare. O zona de detectie a miscarii este in esenta o retea de 16x16 celule. Acestor celule li se impun niste limite de sensibilitate la miscare, valoare la care este declansata automat alarma.

Line crossing

Aceasta functie poate detecta obiecte, persoane sau masini ce depasesc o linie virtuala predefinita. Reprezinta o solutie ideala pentru monitorizarea intrarilor, a parcarilor sau alte zone delimitate.

Intrusion detection

In cazul de detectare a intruziunilor, camera video porneste simultan alarma si inregistrarea de evenimente. Prin aplicarea celor mai recenti algoritmi, analizeaza in mod automat dimensiunile intrusului pentru a minimiza si estompa alarmele false. Aceste caracteristici sunt foarte folositoare pentru siguranta zonelor predefinite.

Detectie obiecte abandonate

Sistemul este capabil sa identifice obiectele abandonate din zona definite . Zona monitorizata suporta configurare personalizata .

Automatic Gain Control - AGC

AGC - este o functie realizata de camera de supraveghere video, care are rolul de a mari/micsora calitatea imaginilor surprinse in conditii de iluminat scazut/ridicat.

Daca semnalul este prea slab, datorita scaderii iluminatului, atunci acest circuit amplifica semnalul din ce in ce mai mult. Daca semnalul este adecvat, circuitul responsabil cu functia AGC nu va aplica nici o amplificare. Iar daca lumina este prea puternica acest circuit va diminua semnalul video.

Privacy Masking

Privacy Masking este o caracteristica regasita la multe camere IP, folosita pentru a proteja intimitatea personala prin ascunderea unor parti a imaginii cu ajutorul unei zone disimulate.

SD card

Scapa de grija instalatiilor complexe , de amalgamul de cabluri si echipamente grele si costisitoare, deoarece acum poti inregistra si stoca imaginile pe propriul card SD pe care il conectezi direct la camera.

IP

O camera IP este o camera video digitala in retea, care transmite datele printr-o legatura fast ethernet link. Camerele IP (deasemenea numite “camere de retea “) sunt cel mai des folosite pentru supravegherea video, o versiune digitala si de retea a televiziunii cu circuit inchis (CCTV).Beneficiile camerei IP fata de tehnologia analogical :- Administrare de la distanta din orice locatie;- Zoom digital;- Capacitate de a trimite cu usurinta imagini si video oriunde , cu o conexiune la internet;- Scanare progresiva, care permite imagini de o calitate mai buna extrase din inregistrare, in special pentru tintele mobile;- Numarul de cadre reglabil pentru a atinge specificatiile cerute;- Capacitatea de a trimite semnale de alerta in cazul in care este detectata activitate suspecta;- Cerinte de cablare mai mici.

Datorita standardului ONVIF incorporat, camera poate fi asociata si cu NVR-urile altor producatori.

Power over Ethernet – PoE

Reprezinta modalitatea de alimentare a camerelor sau a altor echipamente IP, prin intermediul cablului de retea. Implementarea retelei se rezuma la un singur cablu, prin care este transmis semnalul de date cat si alimentarea echipamentului. Prin intermediul PoE, instalarea sistemelor de supraveghere devine mult mai simpla, mai sigura si mai putin costisitoare.

Cum functioneaza DDNS?

Daca doriti sa accesati o camera CCTV sau un server de gazduire dar adresele IP atribuite lor nu sunt statice, atunci serviciul DDNS este solutia.

Majoritatea providerilor de internet nu oferta IP static, dar pentru accesarea echipamentelor de monitorizare video fara a inlocui de fiecare data adresa IP se va configura serviciul DDNS. Similar cu un server DNS, acesta creaza o baza de date care contine relatiile dintre domenii si adresele numerice, actualizarea facandu-se la intervale de timp prestabilite sau automat la schimbarea adresei IP. Datorita acestei facilitati, DVR-ul/NVR-ul sau camerele tale vor fi disponibile la domeniu cunoscut, indiferent de IP-ul acestuia.

Rotatie

Bratul oscilant permite pozitionarea camerei,  astfel incat sa surprinda zona supravegheata din orice unghi.

IP 67

Un numar IP este utilizat pentru a specifica protectia mediului in incintele din jurul echipamentelor electronice.Aceste evaluari sunt determinate  prin teste specific.

Numarul IP este compus din doua cifre, prima referindu-se la protectia impotriva obiectelor solide si a doua impotriva lichidelor.Cu cat numarul este mai mare cu atat protectia este mai crescuta.

Prima cifra 6 :

Protectia pentru persoane: protectia impotriva atingerii unei parti periculoase

Protectie pentru echipamente : protective impotriva prafului.

A doua cifra 7 :

Protectie impotriva efectului de imersiune intre 15 cm si 1m.

Wide temperature

Domeniul larg de functionare al camerei, ii permite acesteia sa functioneze intr-un mediu cu temperaturi cuprinse intre -30 - +60°C.

• • Thermal Module
  • Image SensorVOx Uncooled Focal Plane Arrays
  • Resolution640 × 512
  • Pixel Interval17 μm
  • Response Waveband8 μm to 14 μm
  • NETDLess than 40 mK (@ 25 °C,F#=1.0)
  • Focal Length50 mm
  • Focus ModeAthermalized
  • IFOV0.34 mrad
  • ApertureF1.0
  • Field of View12.4° × 9.9° (H × V)
  • Min. Focusing Distance50m
  • Digital Zoom×2, ×4, ×8
  • Optical Module
  • Image Sensor1/1.8" Progressive Scan CMOS
  • Resolution2688 × 1520, 4 MP
  • Min. IlluminationColor: 0.005 Lux @(F1.3，AGC ON), B/W: 0.001 Lux @(F1.3，AGC ON)
  • Field of View56.6° ×33.7° (H × V)~1.8° ×1.0° (H × V)
  • Focal Length6-240 mm, 40x
  • Aperture (Range)F1.3-F4.6
  • Focus ModeAuto/Semi-auto/Manual
  • Digital Zoom×2, ×4, ×8, ×16
  • Shutter Speed1s to 1/30,000s
  • WDR120 dB
  • Optical DefogYes
  • Image Effect
  • Picture in PictureDisplay partial image of thermal channel on the full screen of optical channel
  • Target ColorationSupported in white hot and black hot mode
  • PTZ
  • Movement RangePan: 360° Continuous Rotate; Tilt: From -20° to + 90° (auto flip)
  • Pan SpeedConfigurable, From 0.1°/s to 200°/s, Preset Speed: 240°/s
  • Tilt SpeedConfigurable, From 0.1°/s to 105°/s, Preset Speed: 200°/s
  • Proportional ZoomYes
  • Presets300 in total, 273 are configurable.
  • Patrol Scan8; Up to 32 Presets Per Patrol
  • Pattern Scan4; More Than 10 Minutes Per Pattern
  • Power Off MemoryYes
  • ParkPreset/Pattern Scan/Patrol Scan/Auto Scan/Tilt Scan/Random Scan/Frame Scan/Panorama Scan
  • PT StatusTurn On/Turn Off
  • Scheduled TaskPreset/Pattern Scan/Patrol Scan/Auto Scan/Tilt Scan/Random Scan/Frame Scan/Panorama Scan/Doom Reboot/Doom Adjust/Aux Output
  • Illuminator
  • IR DistanceUp to 150m
  • IR Intensity and AngleAutomatically adjusted
  • Smart Function
  • VCASupport 4 VCA rule types (Line Crossing, Intrusion, Region Entrance, and Region Exiting), up to 10 scenes and 8 VCA rules for each scene
  • Temperature MeasurementSupport 3 temperature measurement rule types, 273 presets as scene, 21 rules of each scene (10 points, 10 areas, and 1 line)
  • Temperature Range-20 °C to 150 °C (-4 °F to 302 °F)
  • Temperature Accuracy± 8 °C (±14.4 °F)
  • Fire DetectionDynamic fire detection, up to 10 fire points detectable.
  • Video and Audio
  • Main Stream

    Thermal channel

    50fps(1920 × 1080, 1280 × 960, 1280 × 720，704×576，640×512，384×288)

    Optical channel

    50Hz:25fps(2688 × 1520，1920 × 1080, 1280 × 960, 1280 × 720)

    60Hz:30fps(2688 × 1520，1920 × 1080, 1280 × 960, 1280 × 720)

  • Sub-stream

    Thermal channel

    50fps(704×576，640×512，384×288)

    Optical channel

    50Hz:25fps(704 × 576, 352 × 288)

    60Hz:30fps(704 × 576, 352 × 288)

  • Video Compression

    Main stream: H.265+/H.265/H.264+/ H.264

    Sub-stream: H.265/H.264/MJPEG

  • Audio CompressionG .711u/G.711a/G.722.1/MP2L2/G.726/PCM
  • Network
  • ProtocolsIPv4/IPv6, HTTP, HTTPS, 802.1x, Qos, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE
  • Network StorageMicroSD/SDHC/SDXC card (256 G) local storage, and NAS (NFS, SMB/CIFS), auto network replenishment (ANR)
  • APIISAPI, HIKVISION SDK, third-party management platform, ONVIF profile S,T,G)
  • Simultaneous Live ViewUp to 20 channels
  • User/Host levelUp to 32 users, 3 levels: Administrator, Operator, User
  • SecurityUser authentication (ID and password), MAC address binding, HTTPS encryption, IEEE 802.1x access control, IP address filtering
  • ClientiVMS-4200, Hik-Connect
  • Web BrowserLive view (plug-in allowed) : Internet Explorer 11 Live view (plug-in free) : Chrome 57.0 +, Firefox 52.0 + Local service : Chrome 57.0+, Firefox 52.0 +
  • Interface
  • Alarm Input7-ch inputs (0-5 VDC)
  • Alarm Output2-ch relay outputs, alarm response actions configurable
  • Alarm ActionPreset/Patrol Scan/Pattern Scan/SD Card Record/Relay Output/Smart capture/FTP upload/Email linkage
  • Audio Input1, 3.5 mm Mic in/Line in interface. Line input: 2 - 2.4 V [p-p], output impedance: 1 KΩ ± 10%
  • Audio OutputLinear Level; Impedance: 600 Ω
  • Communication Interface

    1, RJ45 10 M/100 M Self-adaptive Ethernet interface.

    1, RS-485 interface

  • Analog Video Output1.0 V [p-p]/75 Ω
  • General
  • Web Client Language

    32 languages

    English, Russian, Estonian, Bulgarian, Hungarian, Greek, German, Italian, Czech, Slovak, French, Polish, Dutch, Portuguese, Spanish, Romanian, Danish, Swedish, Norwegian, Finnish, Croatian, Slovenian, Serbian, Turkish, Korean, Traditional Chinese, Thai, Vietnamese, Japanese, Latvian, Lithuanian, Portuguese (Brazil)

  • Power Supply24V AC ± 20%, 36V DC ± 20%, 48V DC ± 20%, Hi-PoE
  • Power Consumption65W Max
  • Work Temperature/HumidityFrom -40°C to 65°C (-40°F to 149°F); Humidity: 95% or Less
  • WiperYes
  • Protection LevelIP66 Standard; TVS 6000V Lightning Protection, Surge Protection and Voltage Transient Protection
  • Dimension220 mm × 410 mm × 198.6 mm (8.66" × 16.15" × 7.82")
  • WeightApprox. 9kg (19.84 lb)
  • Detection Range Table/Smart Function Range
  • VCA Range for Humans350 m
  • VCA Range for Vehicles1050 m
  • Approval
  • EMC

    CE-EMC (EN 55032: 2015, EN 61000-3-2:2019, EN 61000-3-3: 2013+A1:2019, EN50130-4: 2011+A1: 2014);

    RCM (AS/NZS CISPR 32: 2015);

    IC (ICES-003: Issue 7)

  • Safety

    CB: IEC 62368-1: 2014+A11;

    CE-LVD: EN 62368-1: 2014/A11: 2017;

    BIS: IS 13252 (Part 1): 2010/ IEC 60950-1: 2005

  • Environment

    CE-RoHS：2011/65/EU,

    WEEE: 2012/19/EU,

    Reach：Regulation(EC) No 1907/2006

  • ProtectionIP66: IEC 60529-2013
